Electrobomab para Aspiración Profunda Serie AP 150.PRESTACIONESAltura manométrica hasta 50 mCaudal hasta 60 l/min (3,6 m3/h)LÍMITES DE EMPLEOAltura de aspiración hasta 50 m.c.a.Temperatura del líquido hasta +40 °CCARACTERÍSTICAS DE EMPLEO E INSTALACIÓNLa serie está formada por bombas centrífugas con un sistemaVenturi en el Inyector, que le permite aspirar hasta 50 mmanométricos contando desde el nivel del agua. Especialmenteindicadas para pozos de 4”.Indicadas en aplicaciones domésticas, equipos de presión,riego de jardines, etc. Se aconseja su utilización con aguas limpiasy líquidos no agresivos ni viscosos exentos de sustanciassólidas. Su instalación deberá efectuarse en lugares protegidosy cuando el motor sea trifásico deberá instalarse un guardamotor.CARACTERÍSTICAS DE CONSTRUCCIÓN APCUERPO DE BOMBA: En fundición con bocas de aspiración eimpulsión roscadas.RODETE: En tecnopolímero Noryl o aleación de latón.EJE: En acero Inox AISI 416 AP-100y en AISI 303 para AP-150 y AP-200.MOTOR: Asíncrono con ventilación externa, apto para elfuncionamiento continuo, aislamiento clase F, con protectortérmico incorporado en los monofásicos y protecciónIP44 a 2.850 rpm.EJECUCIÓN Y NORMAS:EN 60 335-1 (IEC 335-1, CEI 67-50) IEC 34-1CONEXIONES: Aspiración 1” y 11/4” - Impulsión 1”

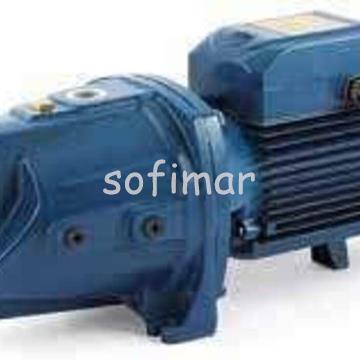

Electrobomba Autocebante Jet JSWm-3CMPRESTACIONESAltura manométrica hasta 90 mCaudal hasta 160 l/min (9,6 m3/h)LÍMITES DE EMPLEOAltura de aspiración manométrica hasta 9 mTemperatura del líquido hasta +40 °CTemperatura ambiente hasta +40 °CCARACTERÍSTICAS DE EMPLEO E INSTALACIÓNLa serie está formada por electrobombas centrífugas autocebantes.Diseñadas para aspirar hasta 9 m manométricosincluso con burbujas de aire mezcladas con el agua. Son indicadaspara grupos de presión de uso doméstico, en viviendas,jardines, huertas, etc. Se aconseja su empleo con aguas limpiaso líquidos no agresivos, ni viscosos, exentos de sólidos ensuspensión.Su instalación se deberá realizar adecuadamente, en lugaresprotegidos de la intemperie y cuando el motor sea trifásico seprotegerá con un guardamotor apropiado.CARACTERÍSTICAS DE CONSTRUCCIÓNCUERPO DE BOMBA: De hierro fundido, con bocas de aspiracióne impulsión roscadas ISO 228/1.TAPA DEL CUERPO DE BOMBA: De hierro fundido.GRUPO EYECTOR: De tecnopolímero (certificado para aguapotable).RODETE: De latón.SELLO MECÁNICO: De cerámica, grafito y NBR.EJE MOTOR: De acero Inox EN 10088-3 - 1.4104.MOTOR ELÉCTRICO: Con ventilación externa y apto para elservicio continuo, con protección IP44 y aislamiento clase F.230v. 50 Hz. monofásicos con condensador y protector térmicoincorporado. Trifásicos a 230/400 V. 50 Hz. de altorendimiento clase IE2 (IE3 a partir de 3 CV) (IEC60034-30)NORMAS DE FABRICACIÓNCE, según normas EN 60 335-1, IEC 335-1, CEI 61-150, EN60034-1, IEC 34-1 y CEI 2-3

Electrobomba Autocebantes Jet Serie JSWm2C.PRESTACIONESAltura manométrica hasta 55 mCaudal hasta 70 l/min (4,2 m3/h)LÍMITES DE EMPLEOAltura de aspiración manométrica hasta 9 mTemperatura del líquido hasta +40 °CTemperatura ambiente hasta +40 °CCARACTERÍSTICAS DE EMPLEO E INSTALACIÓNLa serie está formada por electrobombas centrífugas autocebantes.Diseñadas para aspirar hasta 9 m manométricos inclusocon burbujas de aire mezcladas con el agua. Son indicadas paragrupos de presión de uso doméstico, en viviendas, jardines,huertas, etc. Se aconseja su empleo con aguas limpias o líquidosno agresivos, ni viscosos, exentos de sólidos en suspensión.Su instalación se deberá realizar adecuadamente, en lugaresprotegidos de la intemperie y cuando el motor sea trifásico seprotegerá con un guardamotor apropiado.CARACTERÍSTICAS DE CONSTRUCCIÓNCUERPO DE BOMBA: De hierro fundido, con bocas de aspiracióne impulsión roscadas ISO 228/1.TAPA DEL CUERPO DE BOMBA: De acero Inox AISI 304.GRUPO EYECTOR: Noryl FE1520PW.RODETE: Inox AISI 304.SELLO MECÁNICO: De cerámica, grafito y NBR.EJE MOTOR: De acero Inox EN 10088-3 - 1.4104.MOTOR ELÉCTRICO: Con ventilación externa y apto para elservicio continuo, con protección IP44 y aislamiento clase F.230v. 50 Hz. monofásicos con condensador y protector térmicoincorporado. Trifásicos a 230/400 V. 50 Hz. de alto rendimiento(IEC60034-30)NORMAS DE FABRICACIÓNCE, según normas EN 60 335-1, IEC 335-1, CEI 61-150, EN60034-1, IEC 34-1 y CEI 2-3
